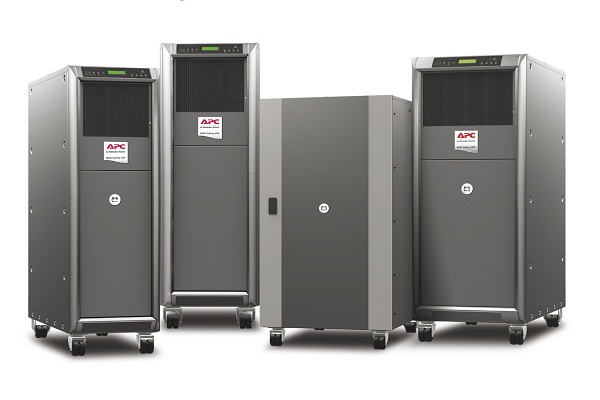

معرفی UPS
یو پی اس چیست ؟
یو پی اس برگرفته از مجموعه کلمات UNINTERRUPTIBLE POWER SUPPLY است که دستگاهی الکترونیکی است که به منظور تأمین پیوسته انرژی برای دستگاههای مصرف کننده که به اختلافات موجود در شبکه و قطع برق حساس بوده و جزء مجموعه های کامپیوتری ، مخابراتی ، کنترل ، ابزار دقیق و آزمایشگاهی و بیمارستانی می باشد .
دستگاهی الکترونیکی است به منظور تامین پیوسته انرژی برای دستگاههای مصرف کننده که به اختلالات موجود در شبکه و قطع برق حساس بوده و به دلیل ضرورت و حساسیتهای فوق العاده زیاد جزو تجهیزات حیاتی مجموعههای کامپیوتری، مخابراتی، کنترل و ابزار دقیق، ازمایشگاهی و بیمارستانی میباشند.
کاهش یا افزایش ناگهانی ولتاژ، تغییر فرکانس، انواع اعوجاج لحظه ای یا دايم، نمونههایی از مشکلات ایجاد شده بر روی شبکههای برق شهری میباشند. دستگاه های الکترونیکی پیشرفته و حساس (نظیر سیستمهای کامپیوتری، تجهیزات مخابراتی و پزشکی) با توجه به کاربردهای ویژه و حساسی که دارند نیازمند تجهیزات ضروری مانند منبع تغذیه بدون وقفه و نسبتا دقیق بوده تا ولتاژ و فرکانس ثابت و قابل اطمینان را تامین نماید.
دستگاه UPS از وسایل ضروری کامپیوترها محسوب میشود. به عنوان مثال در صورت وجود کوچکترین اغتشاش در برق شهر بخش کنترل کامپیوتر، با تولید یک پالس موجب خاموش و روشن شدن مجدد (RESTART) کامپیوتر میگردد. لذا با این عمل اطلاعاتی که در حافظه RAM سیستم وجود دارد، از بین رفته و زیان های جبران ناپذیری به کاربر وارد شده و حاصل کار کاربر در چند لحظه از بین میرود.
در مورد سایر سیستمهای حساس نظیر دستگاههای مخابراتی و شبکههای اطلاعاتی نیز با قطع یا تغییر مشخصات منبع تغذیه، هماهنگی بخشهای مختلف دستگاه بهم خورده و بر اثر قطع و وصلهای متوالی، علاوه بر صدماتی که به قطعات دستگاه وارد می شود، عملکرد کل سیستم با اختلال مواجه میگردد. با توجه به مطالب فوق، نیاز به وجود دستگاهی که بتواند جایگزین مناسبی برای برق شهر در مواقع اضطراری گردیده و با حذف اختلالات شبکه تغذیه مدارات حساس را بر عهده گیرد، نمایان می شود.
این دستگاه جهت استفاده کاربران، انرژی DC را به AC تبدیل می کند. لازم به ذکر است که در مواقع قطع برق میتوان از ژنراتوهای AC جهت تغذیه دستگاهها استفاده نمود ولی این منابع با توجه به مشکلاتی نظیر شناور بودن ولتاژ و فرکانس، حجم بزرگ، الودگی صوتی، دودزا بودن، زمان طولانی وصل شدن بعداز قطع برق و لزوم سرویس و باز بینی دایمی عملا کاربردی در دستگاههای حساس ندارد. دستگاههای UPS با ابعاد کوچک و بدون نیاز به سرویس دایمی و بدون ایجاد آلودگیها با تثبیت ولتاژ و فرکانس، وسایل بسیار مناسبی جهت حفاظت سیستمها در مقابل اختلالات برق شبکه میباشد.
به منظور افزايش مدت زمان برق دهی در یو پی اس ها از كابينت باتری مجهز به باتری استفاده میباشد.
1) سیستم حفاظتی:
• حفاظت در مقابل رعد و برق و افزایش ناگهانی ولتاژ برق
• حفاظت در مقابل برگشت ولتاژ روی دوشاخه ورودی در حالت استفاده از باتری
• حفاظت در مقابل دو فاز شدن برق ورودی
• حفاظت از دستگاههای مصرف کننده در مقابل تغییرات ولتاژ خروجی خارج از محدوده مجاز
• حفاظت در مقابل تغییرات ولتاژ و فرکانس برق ورودی
• حفاظت در مقابل افزایش بیش از حد مجاز دمای داخل دستگاه
• حفاظت در مقابل نویز های Common Mode موجود در برق شهر
• حفاظت در مقابل اضافه بار و اتصال کوتاه در خروجی
• حفاظت در مقابل اتصال معکوس باتری
• حفاظت در مقابل اتصال کوتاه شارژر
• حفاظت در مقابل اتصال کوتاه باتری
• حفاظت در مقابل تخلیه غیر مجاز باتری
• حفاظت در مقابل ولتاژ بالاتر از حد مجاز شارژ باتری
• حفاظت از خط تلفن/فکس/مودم/شبکه
2) سیستم هشدار دهنده نوری و صوتی:
• تامین برق خروجی از باتری
• تامین برق خروجی از برق شهر
• نمایشگر ظرفیت باتری
• اضافه بار و اتصال کوتاه
• نمایشگر میزان توان مصرفی
• تضعيف باتری
• ولتاژ و یا فرکانس ورودی خارج از محدوده مجاز
• ولتاژ بالاتر از حد مجاز شارژ باتری
• خراب بودن باتری
• حالت خطا
• افزايش دمای داخلی دستگاه
• برق ورودی نرمال
• تامین برق خروجی از طریق سوئیچ Bypass
• عدم اتصال به ارت مناسب
• اتصال نادرست به فاز و نول برق شهر
• زمان Shutdown شدن و يا به خواب رفتن
• تضعيف باتری
• حالت خطا
• افزایش ولتاژ باتری و یا شارژر آن از حد مجاز درحالت برق
• اضافه بار
• اتصال معکوس باتری
• در حال Shutdown شدن و يا به خواب رفتن
• عملکرد تست
• عدم اتصال مناسب با ارت
• اتصال نادرست به فاز و نول برق شهر
• افزايش دمای داخلی دستگاه
3) قابلیتهای ویژه:
• توانايی کار با ژنراتور
• مجهز به سيستم Watchdog
• حذف نويزهای تداخلی الکترومغناطيسی EMI و راديوئی RFI
• اصلاح ضريب قدرت ورودی (PFC)
• ماژولار بودن سیستم جهت تعمیرات آسان و صرفهجوئی در وقت
• مجهز به ترمینال مخصوص جهت اتصال به کابینت باتری
• دارای حجم و وزن پایین
• مجهز به شارژر سوئیچینگ
• مجهز به پورت ارتباطی هوشمند RS232
• مجهز به نرمافزار قدرتمند UPSwing Pro جهت ذخیره نمودن، بستن فایل های باز و خروج از شبکه در شرایط بحرانی و امکان کنترل و مانیتورینگ يوپیاس توسط آن
• مجهز به باتری سیلد اسید داخلی (برخی مدلها)
• مجهز به دکمهی تست جهت اطلاع از سلامت باتری
• مجهز به کنترل هوشمند میکروپروسسوری
• قابلیت راه اندازی يوپیاس بدون وجود برق شهر
• روشن شدن شارژر با اتصال يوپیاس به برق شهر بدون نیاز به روشن کردن يوپیاس
• امکان اضافه نمودن UPS Device Manager ها مانند SNMP Card
• امکان انجام Bypass دستی جهت تعمیر و یا سرویس دستگاه بدون نیاز به خاموش نمودن بارها (برخی مدلها)
