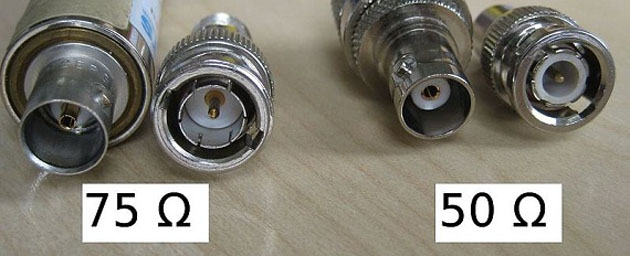

از سرفیش یا کانکتور BNC بری اتصال کابل تصویر به دوربین مدار بسته و دستگاه دی وی آر استفاد میشود. از این سرفیش در سیستم های دوربین مدار بسته آنالوگ استفاده میشود.
انواع سرفیش BNC :
به طور کلی این کانکتور ها به سه صورت تولید میشوند.
- کانکتور BNC پیچی
- کانکتور BNC پرسی
- کانکتور BNC لحیمی
نحوه اتصال کانکتور BNC
نحوه اتصال کابل تصویر کواکسیال به کانکتور BNC، یکی از مهمترین نکات نصب یک سیستم مدار بسته می‌باشد که اگر به درستی اتصال برقرار نباشد می‌تواند موجب اتصال کوتاه، قطعی و تضعیف سیگنال بعلت بالا رفتن مقاومت اتصال و قطع و وصل شدن تصویر بر اثر لرزش گردد. در اکثر مواردی که شخص نصاب تمام جزییات نصب را رعایت می‌کند ولی در آخر با مشکل نویز یا قطعی در تصویر مواجه میشود، مشکل از اتصال کانکتور BNC است.
بطور کلی هر نوع اتصال در کابل‌های کواکسیال، منجر به افت سیگنال میشود که بر حسب دسیبل اندازه‌گیری میشود. در واقع عدم دقت در اتصال BNC، افت سیگنال را بصورت تصاعدی بالا می‌برد. قالباً اتصال کوتاه شدن‌ها به دلیل برخورد مغزی کابل به سیم شیلد است که هنگام جا زدن در داخل کانکتور خمیده شده و منجر به اتصال به بدنه میشود. علاوه بر این استفاده از کابل یا کانکتور غیراستاندارد موجب میشود که مغزی حتی بعد از پرس کردن BNC محکم نشده و باز از آن بیرون بیاید.
اتصال نوع لحیمی‌کمی‌زمانبر است، به همین دلیل اکثر نصاب‌ها زحمت لحیم کاری به خود نمیدهند! ولی در صورت اتصال صحیح، تحمل وزن بیشتری را دارد.از آنجا که اتصال لحیمی‌نیاز به کمی‌تجربه دارد، همچنین نیازمند هویه است و در خیلی از جاها دسترسی به هویه و برق مقدرو نیست (مثل کار در ارتفاع)، نوع دیگری از BNCها بنام «پرسی» تولید شدند و به سرعت جای خود را در بازار باز کردند. در این نوع BNC ،مغزی و رینگ از طریق یک آچار مخصوص پرس میشود به همین دلیل سرعت کار افزایش پیدا می‌کند.
افزایش تقاضا و عرضه BNCهای نامرغوب به بازار، باعث بروز مشکلات زیادی در سیستم‌های مداربسته شد. مشکلاتی از قبیل :
- شل شدن و جدا شدن کانکتور BNC بر اثر کشش و تکان
- قفل نشدن کامل مغزی BNC در داخل کانکتور. که منجر به بیرون آمدن یا فرو رفتن بیش از حد مغزی در کانکتور میشود.
برای کاربردهایی که «لرزش» یک پارامتر مهم است (سیستم‌های پرتابل یا دوربین‌هایی که بر روی وسایل درحال حرکت نصب شده اند)، به جای کانکتور BNC از کانکتورهای TNC استفاده میشود.
این کانکتور کاملا شبیه نوع BNC است با این تفاوت که اتصال کانکتور‌ها به «برل» (رابط دو کانکتور) به صورت پیچی می‌باشد که اتصال محکم‌تری را ایجاد می‌کند.
انواع دیگری از این نوع فیش وجود دارد که معروف ترین آنها BNC به AV نام دارد که برای اتصال مستقیم به ورودی‌های ویدئویی کاربرد دارد.
